Pproduktinformation

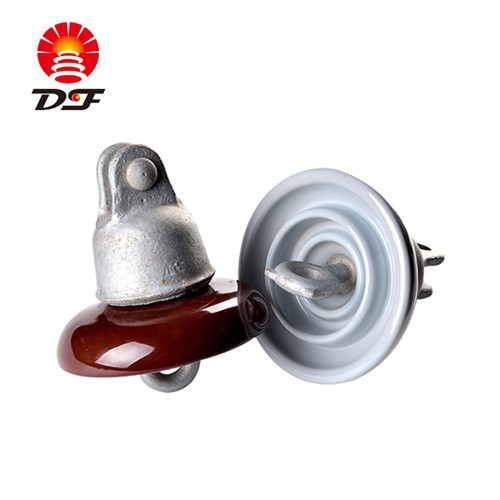

Namn: Upphängningstyp för skivisolator
Typ: ANSI 52-3 Disc isolator suspension type
Relaterad typ: Spänningsområde: 11kV~220kV
Standard: ANSI C29.2-standarden
Beta färger på isolatorer: Brun eller ljusgrå
Mekanisk felbelastning: 70kN, 100kN, 120kN, 160kN, 210kN, 300kN och enligt kundens begäran
Material: Aluminiumoxid och kiseldioxidporslin
Användning: Luftledningar och transmissionsledningar

produkt introduktion

Disc Insulator Suspension Type är faktiskt en bit porslin eller glas med en stålkåpa och järnfötter över och under. Den kan användas i serie. Den är vanligtvis gjord av porslin och glasbitar och metallbeslag (som stålfötter, järnkåpor, flänsar etc.) fastklämda med cement eller maskiner. Produkten används i stor utsträckning i elektriska kraftsystem, och i allmänhet fungerar den under atmosfäriska förhållanden till luftledningar, medan samlingsskenorna i kraftverk och transformatorstationer och de externa strömförande ledarna för olika elektrisk utrustning stöds av den. Det gör den isolerad från jord (eller jordade föremål) eller från kanterna på andra ledare med potentialskillnader.

Produktfunktion

Som en av de viktiga utrustningarna för transmissionsledningar är The Disc Insulator Suspension Type ansvarig för den viktiga uppgiften att lyfta tråd- och tornisolering. Den används i högspännings-, UHV- och ultrahögspänningsledningar runt om i världen, vilket ger en pålitlig garanti för säker drift av överföringsledningar. Denna produkt är uppdelad i två typer: en för AC-system och en för DC-system. Isoleringsmaterialets sammansättning med hög motståndskraft, den speciella paraplystrukturen och metallbeslagens anti-korrosionsdesign gör att den till fullo uppfyller de krävande kraven på åldringsprestanda hos HVDC-transmissionsprodukter. Det finns många typer av paraplystrukturdesign för denna produkt, vilket ger en mängd rimliga val för användning av olika regionala linjer.

Huvudparametrar för skivisolatorupphängning:

Tekniska specifikationer:

ANSI klass		52-1	52-2	52-3	52-4	52-5
Huvuddimension	Nominell diameter	160	200	254	254	254
Huvuddimension	Enhetsavstånd	140	146	146	146	146
Krypavstånd (mm)		178	210	292	292	279
Kombinerad M&E-styrka (kN)		45	70	70	70	111
Mekanisk slaghållfasthet (nm)		4.5	5	5.5	5.5	6
Spänningssäker provbelastning (kN)		22	33.5	33.5	33.5	55.6
Strömfrekvens överslagsspänning (kV)	Torr	60	65	80	80	80
Strömfrekvens överslagsspänning (kV)	Våt	30	35	50	50	50
Kritisk impulsöverslagsspänning (kV)	Pos	100	115	125	125	125
Kritisk impulsöverslagsspänning (kV)	Neg	100	115	130	130	130
Effektfrekvens punkteringsspänning (kV)		80	90	110	110	110
RIV-data	Testa spänning till jord (kV)	7.5	7.5	10	10	10
RIV-data	Max.RIV vid 1MHz (μV)	50	50	50	50	50
Tillämplig standard		ANSI C29.2
